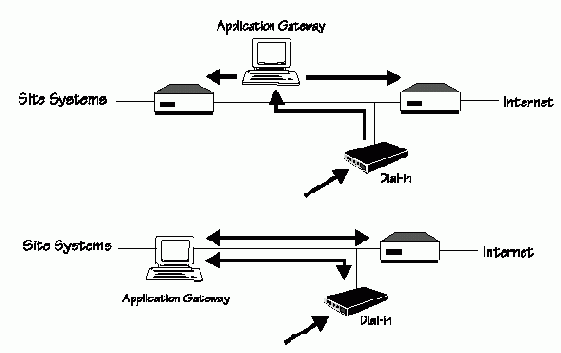

Рисунок 3.6


При использовании брандмауэров на основе шлюза с двумя интерфейсами и с изолированной подсетью маршрутизатор, соединенный с Интернетом, будет предотвращать прямую передачу данных между системами в Интернете и модемным пулом. Кроме того, при использовании брандмауэра с изолированной подсетью внутренний маршрутизатор сделает невозможной прямую передачу данных между внутренними систеами и модемным пулом; а при использовании брандмауэра на основе шлюза с двумя интерфейсами прикладной шлюз также помешает этому. Пользователи, устанавливающие соединение через модемный пул, смогут установить соединение с внутренними системами только через прикладной шлюз, который может использовать средства усиленной аутентификации.
Если сеть использует какие-либо средства защиты этого рода при установлении соединения через модем, то должна строго соблюдаться политика, запрещающая пользователям устанавливать соединения с внутренней сетью через модемы в местах, отличных от этой изолирвоанной подсети. Даже если модем имеет встроенные средства защиты, это только усложнит схему защиты брандмауэра и добавит еще одно "слабое звено" к цепочке.
