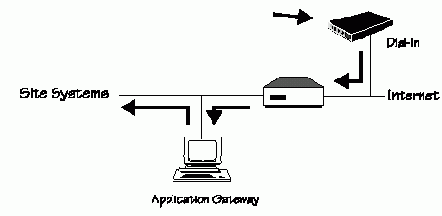

Рисунок 3.5 показывает модемный пул, размещенный со стороны Интернета в брандмауэре с изолированным хостом. Так как соединения от модемов должны обрабатываться так же, как соединения из Интернета, то размещение модемов с наружней стороны брандмауэра заставляет модемные соединения проходить через брандмауэр.

Могут быть использованы средства усиленной аутентификации приклданого шлюза для аутентификации пользователей, которые устанавливают соединения через модемы точно также , как это деалется для соединения из Интернета. А маршрутизатор с фильтрацией пакетов может использоваться для предотвращения прямого соединения внутренних систем с модемным пулом.

Недостатком такого подхода является то, что модемный пул напрямую соединен с Интернетом и поэтому более уязвим к атакам. Если злоумышленник хочет проникнуть в модемный пул, то он может использовать его как точку начала атаки на другие системы в Интернете. Поэтому должны использоваться сервер доступа со встроенными средствами защиты, позволяющими блокировать установление соединения с системами, крмое прикладного шлюза.

Брандмауэры на основе шлюза с двумя интерфейсами и с изолированной подсетью обеспечивают более безопасный способ использования модемного пула. На рисунке 3.6 сервер доступа размещен во внутренней, изолированной подсети, в которой доступ к модемному пулу и от него может быть проконтролирован маршрутизаторами и прикладными шлюзами. Маршрутизатор со стороны Интернета предотвращает прямой доступ к модемному пулу из Интернета для всех машин, кроме прикладного шлюза.
