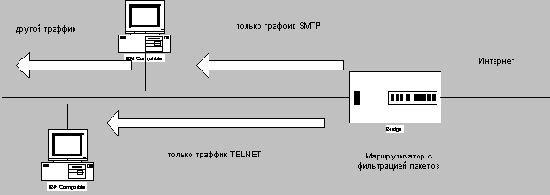

Рисунок 2.3 Пример фильтрации пакетов для TELNET и SMTP



Рисунок 2.3 Пример фильтрации пакетов для TELNET и SMTP

Рисунок 2.3 Пример фильтрации пакетов для TELNET и SMTP

Для примера рассмотрим политику, в которой разрешаются только определенные соединения с сетью с адресом 123.4.*.* Соединения TELNET разрешаются только с одним хостом, 123.4.5.6, который может быть прикладным TELNET-шлюзом сети, а SMTP-соединения разрешаются только с двумя хостами, 123.4.5.7 и 123.4.5.8, которые могут быть двумя почтовыми шлюзами сети. NNTP(Network News Transfer Protocol) разрешается только от взаимодействующего с сетью сервера новостей, 129.6.48.254, и только с NNTP-сервером сети, 123.4.5.9, а протокол NTP(сетевого времени) разрешен для всех хостов. Все другие сервисы и пакеты блокируются. Пример набора правил приведен ниже:

Тип Адрес отправителя Адрес получателя Порт источника Порт получателя Действие
tcp * 123.4.5.6 >1023 23 разрешить
tcp * 123.4.5.7 >1023 25 разрешить
tcp * 123.4.5.8 >1023 25 разрешить
tcp 129.6.48.254 123.4.5.9 >1023 119 разрешить
udp * 123.4.*.* >1023 123 разрешить
* * * * * запретить

Первое правило позволяет пропускать пакеты TCP из Интернета от любого источника, имеющие порт отправителя больше чем 1023, к адресу 123.4.5.6, если соединение устанавливается с портом 23. Порт 23 - это порт, связанный с сервером TELNETa, а все клиенты TELNETа должны использовать непривилегированные порты больше, чем 1024. Второе и третье правило работают аналогично, кроме того, что разрешаются адреса назначения 123.4.5.7 и 123.4.5.8 и порт 25 - SMTP. Четвертое правило пропускает пакеты к NNTP-серверу сети, но только от адреса 129.6.48.254 к адресу 123.4.5.9 с портом назначения 119( 129.6.48.254 - единственный NNTP-сервер, от которого сеть получает новости, поэтому доступ к сети в отношении NNTP ограничен только этой системой). Пятое правило разрешает траффик NTP, который использует UDP, а не TCP, от любого источника к любой системе в сети. Наконец, шестое правило блокирует все остальные пакеты - если этого правила не было бы, маршрутизатор мог блокировать, а мог и не блокировать другие тиы пакетов. Это очень простой пример фильтрации пакетов. Настоящие правила позволяют осуществить более сложную фильтрацию и являются более гибкими.
